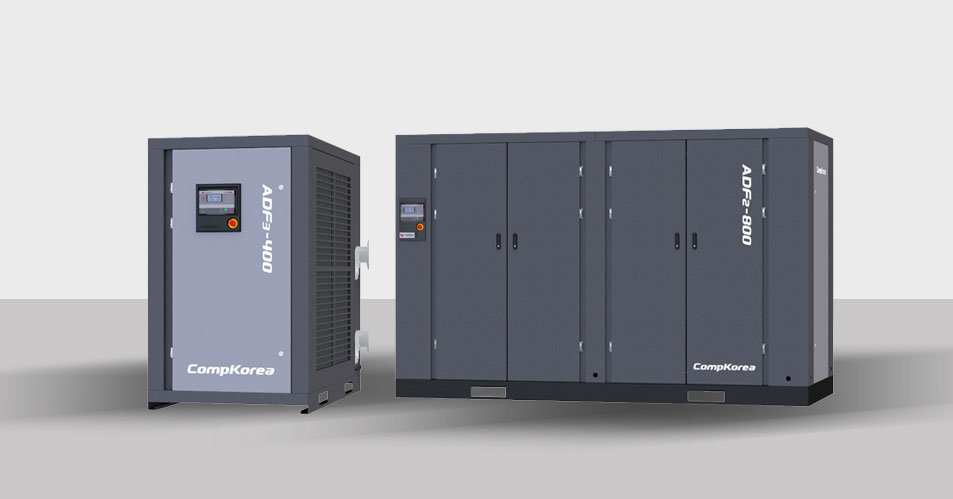

ADF3 Series

고온형 냉동식 에어 드라이어 (10 ~ 2,400HP)

High-Temperature Refrigerated Air Dryer

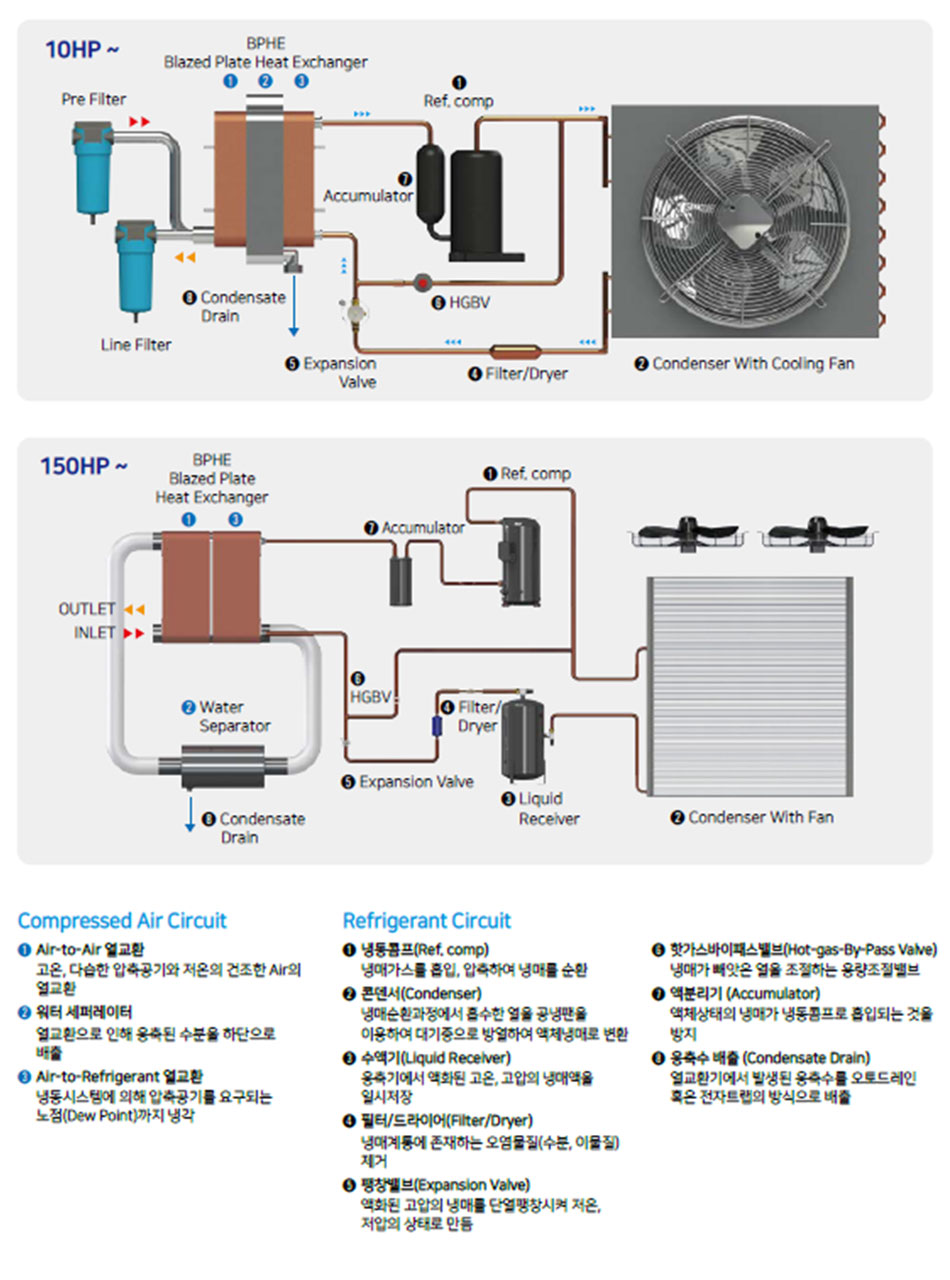

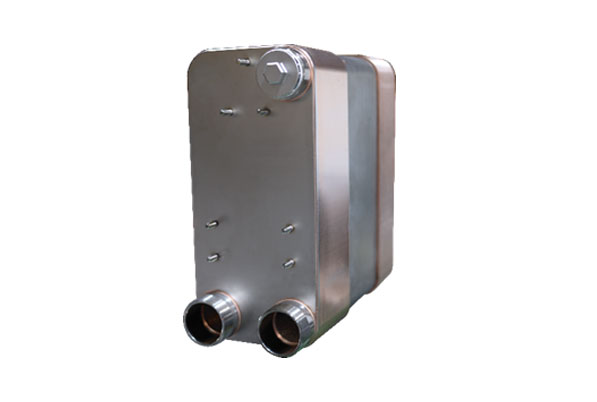

고성능 스테인레스스틸 판형열교환기

• 입구온도 Max. 65℃의 고온형 에어드라이어 전용 판형열교환기
• 부식에 강한 스테인레스스틸 재질
• 강한 내구성과 압력누설 전수검사
• 고장없는 응축수 드레인 밸브 장착으로 원활한 수분제거
• 컴팩트한 규격으로 강력한 성능 발휘

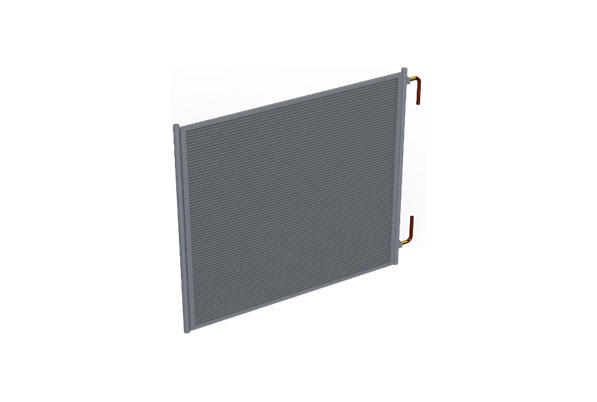

고효율 알루미늄 콘덴서

• 알루미늄 재질의 콘덴서로 효율 및 내구성 극대화
• 배기구 상향 설계로 배기덕트 설치에 용이하며 설치공간 확보에 유리

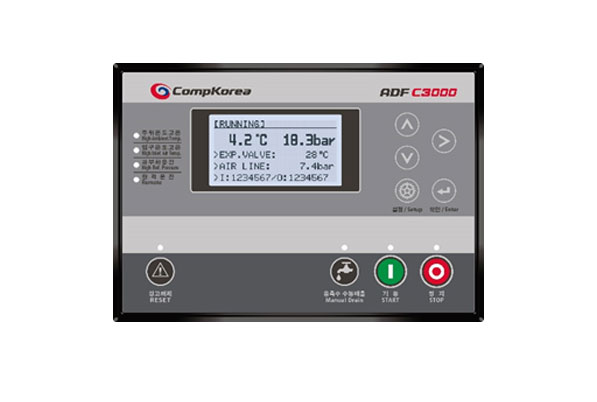

스마트 컨트롤러

•실시간 Air압력, 냉매압력 모니터링
• 실시간 입구온도, 주위온도 모니터링
• 냉동시스템의 슈퍼히트, 서브쿨링 센싱
• 접점 출력(정상운전 및 트립)
• 드레인밸브 제어
• 냉동콤프레샤, 팬모터, 클랭크케이스 히터 제어
• 운전시간, 유지보수 알람리모트 운전(옵션)

애프터쿨러가 필요없는 일체형

• 배관 최소화로 누설 및 차압 최소화
• 컴팩트한 설치공산 확보, 정비 용이

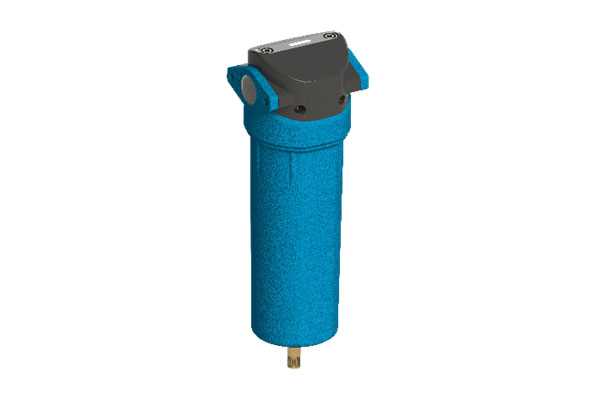

• 라인필터 일체화 설계로 컴팩트한 설치공간 확보 (~ADF3-50)

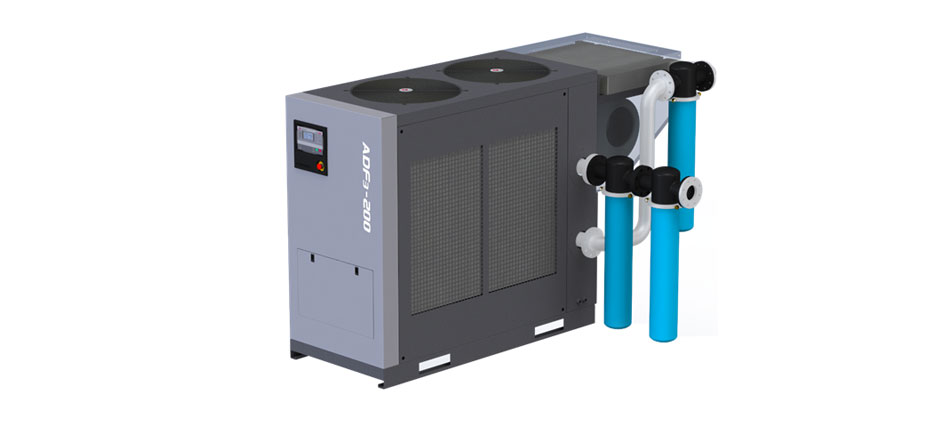

초고온형 냉동식 에어 드라이어 (100 ~ 400HP) 주위온도 Max. 50℃ · 입구온도 Max. 80℃: • 주위온도 최대 50℃ 조건으로 열악한 환경이나 동남아 지역에서도 안정적으로 제습합니다.
• 애프터쿨러가 일체화되어 입구온도 최대 80℃까지도 운전할 수 있습니다.
• 상부로 배기하여 배기덕트 설치가 용이합니다. 이는 고온의 폐열을 콤프레샤룸 외부로 배출하여 쾌적한 콤프레샤룸 온도를 유지할 수 있습니다.
• 스테인레스스틸(STS304) 재질의 라인필터가 일체화되어 설치공간이 크게 줄어듭니다.

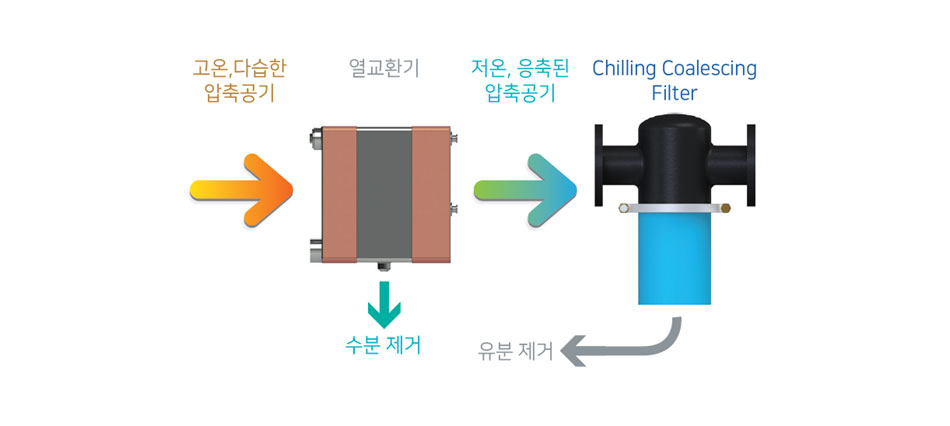

오일프리化 냉동식 에어 드라이어: • 수분이 제거된 압축공기는 Chilling Coalescing 필터를 통해 에어로졸, 미스트 및 액체상태의 유분을 제거하여 Oil-free 수준에 근접한 압축공기 품질을 제공합 니다.
• Chilling Coalescing Filter의 스테인레스스틸 하우징과 Oleophobic(내유성) / Hydrophobic(내수성) 기술의 엘리먼트는 오일프리에 가까운 압축공기를 공급합니다.

Model	Capacity (㎥/min)	Power Supply	Inlet Air Pressure	Refrigerant	Connection (inch)	Dimension (L×W×H)mm	Weight (kg)
ADF3-10	1.5	220V - 1Ph - 60Hz 220V - 1Ph- 50Hz	7 Bar (Max. 15.9 Bar)	R-134a	PT 20A (3/4")	400 x 500 x 800	50
ADF3-15	2.1			R-22	PT 20A (3/4”)	400 x 500 x 800	60
ADF2-20	3.1				PT 25A (1")	400 x 800 x 950	70
ADF3-30	4.6				PT 25A (1”)	400 x 850 x 1,000	80
ADF2-50	7.8				PT 40A (1 1/2”)	550 x 900 x 1,150	110
ADF3-75	11.5				PT 50A (2")	700 x 1,200 x 1,250	160
ADF3-100	15.4				PT 50A (2”)	700 x 1,200 x 1,250	190
ADF3-150	23.1	380V - 3Ph - 60Hz 380V - 3Ph - 50Hz	7 Bar (Max. 9.9 Bar)	R-410A	FLG. 65A (2 1/2")	800 x 1,750 x 1,570	210
ADF3-200	30				FLG. 80A (3")	800 x 1,750 x 1,570	380
ADF3-300	46.2				FLG. 100A (4")	980 x 1,700 x 1,620	530
ADF3-400	61.6				FLG. 100A (4”)	1,080 x 1,800 x 1,620	620
ADF3-600	92.4				FLG. 150A (6")	2,400 x 1,300 x 1,800	830
ADF3-800	123.2				FLG. 200A (8")	3,000 x 1,600 x 1,850	1530
ADF3-1000	154				FLG. 200A (8”)	3,700 x 1,350 x 2,000	1920
ADF3-1200	165				FLG. 250A (10")	3,950 x 2,000 x 2,000	2320
ADF3-1600	220				FLG. 300A (12")	4,100 x 2,000 x 2,000	2900
ADF3-2000	275				FLG. 350A (14")	4,600 x 2,200 x 2,000	3300
ADF3-2400	330				FLG. 400A (16")	5,000 x 2,400 x 2,000	3750

- 입구온도 45℃(Max. 65℃), 주위온도 38℃ (Max. 45℃)

- 입구압력 7barG

- ISO Water Class 5 (4~10℃PDP)

- ADF3-10 ~ ADF3-50 : 라인필터 일체형 (Inlet=1micron / Outlet=0.01micron

- 수냉식 / 콘덴서 외장형 : 문의

- 상기 Dimension은 국내용(60Hz) 입니다. (평균 주위온도와 국가에 따라 달라질 수 있습니다.)

- 상기 표기된 사양 이상의 제품은 별도 문의바랍니다.

- 초고온형 냉동식 드라이어 / 오일프리化 냉동식 드라이어는 별도 문의바랍니다.
