제품소개

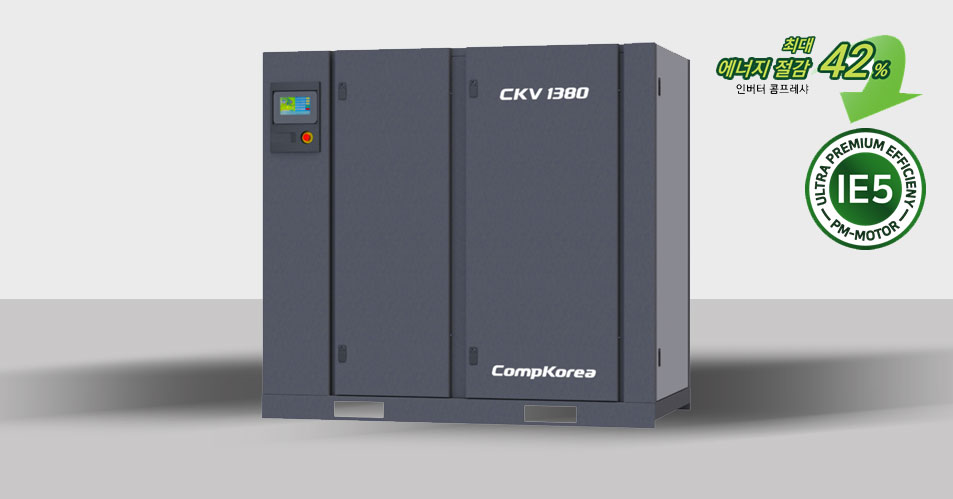

CKV Series

PM-인버터형 오일-인젝션 스크류 콤프레샤

PM-Inverter Drive Oil-Injection Screw Air Compressor

동급 최대유량, 최고성능!

• 동급 최고의 성능과 생산량을 자랑하는 콤프코리아의 CKV모델은 Ultra Premium Efficiency-IE5 등급의 PM모터와 최고의 효율로 설계된 스크류 압축기를 적용하였으며, 직결일체형 타입으로 에너지손실없는 효율적인 에너지절감을 실현합니다.

PM모터와 압축기 일체형

• PM모터와 압축기가 일체형으로되어 에너지 손실이 없는 압축기입니다.

• 모터의 베어링이 없기때문에, 베어링에 대한 유지보수가 필요없다.

• 인버터 기본 장착으로 Soft Start로 내구성을 극대화합니다.

고성능 터보팬 시스템

• 핀,튜브 타입의 알루미늄 프리&애프터쿨러와 강력한 성능의 터보팬 타입은 뛰어난 성능의 열교환 능력을 발휘합니다.

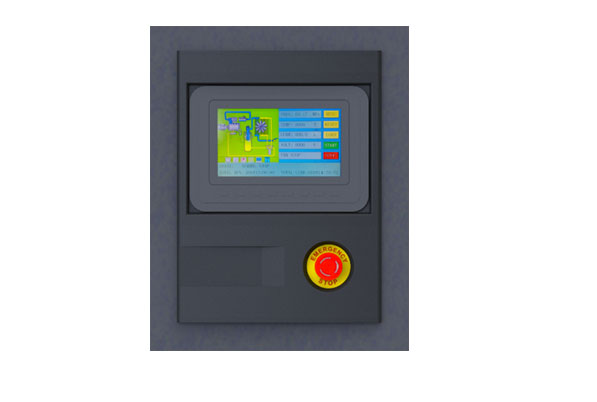

스마트 Touch컨트롤러

• 대화면 터치-컨트롤러가 적용되어 공기압축기의 상태가 실시간으로 표기되며, 점검 및 유지보수알람 등으로 스마트하게 공기압축기를 유지, 관리합니다.

공냉식 PM모터

• 모터에 일체화된 냉각팬으로 Air-Cooled 하며, IP54등급의 강한 보호등급으로 안정적인 성능을 유지합니다.

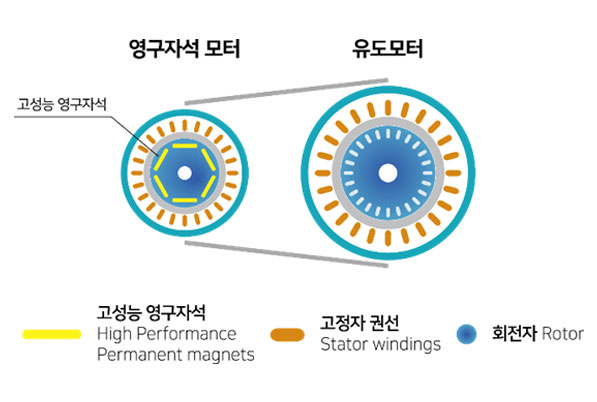

PM-Motor의 높은 성능으로 최고의 효율을 발휘

• 소형화 및 고속회전 실현
• 전력손실 및 슬립현상 방지
• 효율 5% 향상
• 발열량 최소화
• 최고의 에너지효율 발휘

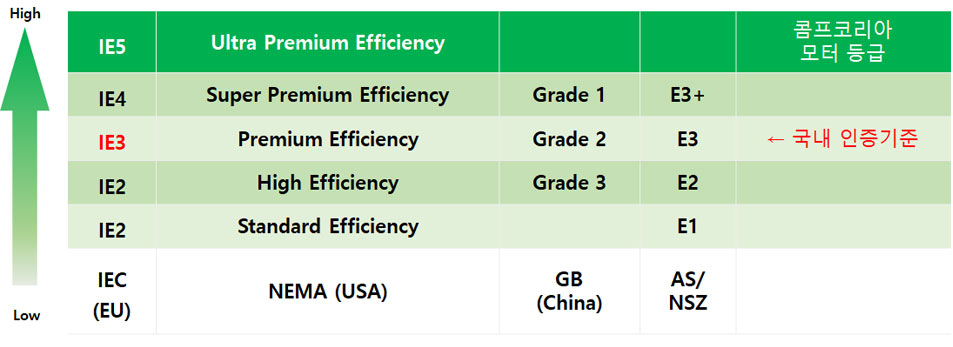

고효율 IE5등급의 PM모터로 운전비용을 절감합니다.

• 대한민국은 전동기(Motor)가 국내 전력 소비량의 54%를 차지하고있으며, 고효율 전동기를 사용할 경우 원전 2.5기에 해당하는 발전 설비를 줄이는 효과를 가져옵니다. (출처 전기신문 2012.12.3)

국내에서는 2018년 10월부터 IE3(Premium Efficiency)등급 이상의 전동기 사용이 의무화되어 시행 중이며, 세계적으로도 산업용 전동기 초고효율화 (IE3 -> IE4) 등급을 적용하는 추세로 전환될 것입니다.

높은 효율의 전동기가 장착된 콤프레샤의 초기 구매비용이 다소 높아질 수 있으나, 공장에서 가장 많이 사용되는 공기압축기의 효율은 장기적으로 보았을 때, 절감된 전력요금으로 투자비의 조기 회수가 가능합니다.

콤프코리아에서는 기존 국내산업의 IE3등급을 넘는 IE5등급의 전동기가 적용된 콤프레샤를 출시하여 고객사의 운전비용 절감에 효과적인 솔루션을 제공할 것입니다.

PM-Screw 인버터 콤프레샤의 에너지절감

• Soft Start 방식으로 기동시 전력손실 방지 및 장비의 데미지를 줄여 장비의 수명을 연장하였습니다.

• 모터의 베어링이 없어, 모터 베어링의 교체 및 유지보수가 필요없기 때문에 정비비용 및 교체비용이 현저히 절감됩니다.

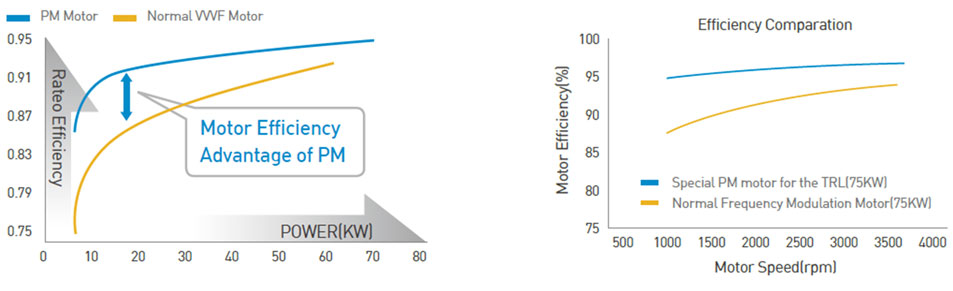

• PM전동기는 일반 전동기에 비해 에너지 효율이 월등히 우수하며, 특히 저속에서도 여전히 높은 효율을 유지합니다.

• 고효율 마그네트로 인해 일반 전동기 대비 수명이 연장됩니다.

TECHNICAL SPCIFICATION
S타입 · 1Stage · VSD Drive · IE5 Class

Model	Bar	Capacity		KW	HP	토출구경	Dimension (L×W×H)mm	Weight (kg)
Model	Bar	m³/min	cfm	KW	HP	토출구경	Dimension (L×W×H)mm	Weight (kg)
CKV 100	7	0.42 ~ 1.05	14.8 ~ 37.1	7.5	10	20A (3/4")	950 x 500 x 1,050	240
	8	0.38 ~ 0.96	10.2 ~ 33.9
	9	0.34 ~ 0.84	12.0 ~ 29.6
CKV 150	7	0.76 ~ 1.9	26.8 ~ 67.1	11	15	20A (3/4")	950 x 500 x 1,050	260
	8	0.73 ~ 1.82	25.7 ~ 64.3
	9	0.65 ~ 1.63	22.9 ~ 57.5
CKV 200	7	1 ~ 2.5	35.3 ~ 88.3	15	20	25A (1”)	1,150 x 650 x 1,200	430
	8	0.92 ~ 2.3	32.5 ~ 81.2
	9	0.88 ~ 2.2	31.1 ~ 77.7
CKV 300	7	1.59 ~ 3.9	56.1 ~ 137.7	22	30	25A (1")	1,150 x 650 x 1,300	450
	8	1.48 ~ 3.7	52.2 ~ 130.6
	9	1.36 ~ 3.4	48.0 ~ 120.0
CKV 450	7	2.2 ~ 5.4	77.7 ~ 190.7	30	40	25A (1")	1,550 x 800 x 1,630	560
	8	1.9 ~ 4.86	67.1 ~ 171.6
	9	1.9 ~ 4.6	67.1 ~ 162.4
CKV 660	7	2.7 ~ 6.8	95.3 ~ 240.1	37	50	40A (1 1/2")	1,550 x 800 x 1,630	820
	8	2.5 ~ 6.35	88.3 ~ 224.3
	9	2.4 ~ 5.95	84.7 ~ 210.1
CKV 660 PLUS	7	3.4 ~ 8.6	120.1 ~ 303.7	45	60	40A (1 1/2")	1,550 x 800 x 1,630	850
	8	3.0 ~ 7.6	105.9 ~ 268.4
	9	2.9 ~ 7.22	102.4 ~ 254.9
CKV 1020	7	4.2 ~ 10.5	148.3 ~ 370.8	55	75	50A (2")	1,850 x 1050 x 1,800	850
	8	3.8 ~ 9.47	134.2 ~ 334.4
	9	3.6 ~ 8.96	127.1 ~ 316.4
CKV 1380	7	5.6 ~ 13.9	197.7 ~ 490.8	75	100	50A (2")	1,850 x 1050 x 1,800	1710
	8	5.12 ~ 12.82	180.8 ~ 452.7
	9	4.9 ~ 12.2	173.1 ~ 430.8
CKV 1380 PLUS	7	6.8 ~ 17	240.1 ~ 600.3	90	125	65A (2 1/2”)	2,300 x 1,200 x 2,000	2,250
	8	6.3 ~ 15.83	222.5 ~ 559.1
	9	6.1 ~ 15.06	215.4 ~ 531.8
CKV 2120	7	8.2 ~ 20.5	289.5 ~ 723.9	110	150	65A (2 1/2")	2,200 x 1,350 x 2,125	3200
	8	7.6 ~ 19.13	268.4 ~ 675.5
	9	7.1 ~ 17.68	250.7 ~ 624.3
CKV 2550	7	9.6 ~ 24.1	339.0 ~ 851.1	132	180	80A (3")	2,500 x 1,800 x 2,125	3400
	8	8.9 ~ 22.31	303.7 ~ 787.7
	9	8.4 ~ 20.92	296.6 ~ 738.7
CKV 2720	7	12 ~ 30.12	423.7 ~ 1,063.7	160	200	80A (3")	2,500 x 1,800 x 2,125	3550
	8	11.4 ~ 28.6	402.5 ~ 1,010
	9	10.8 ~ 27	381.4 ~ 953.5
CKV 2720 PLUS	7	13.2 ~ 33.2	486.1 ~ 1,172.4	190	250	80A (3")	2,700 x 2,000 x 2,200	3900
	8	12.4 ~ 31.12	437.9 ~ 1,098.9
	9	11.8 ~ 29.56	416.7 ~ 1,073.9

- 전압 Voltage : 380,440V (*220V 사양은 별도문의)

TECHNICAL SPCIFICATION
D타입 · 1Stage · VSD Drive · IE5 Class

Model	Bar	Capacity		KW	HP	토출구경	리시버탱크 용량	Dimension (L×W×H)mm	Weight (kg)
Model	Bar	m³/min	cfm	KW	HP	토출구경	리시버탱크 용량	Dimension (L×W×H)mm	Weight (kg)
CKV 100-D	7	0.42 ~ 1.05	14.8 ~ 37.1	7.5	10	20A (3/4")	0.28㎥(280L)	1,920 x 715 x 1,560	460
	8	0.38 ~ 0.96	10.2 ~ 33.9
	9	0.34 ~ 0.84	12.0 ~ 29.6
CKV 150-D	7	0.76 ~ 1.9	26.8 ~ 67.1	11	15	20A (3/4")	0.28㎥(280L)	1,920 x 715 x 1,560	480
	8	0.73 ~ 1.82	25.7 ~ 64.3
	9	0.65 ~ 1.63	22.9 ~ 57.5
CKV 200-D	7	1 ~ 2.5	35.3 ~ 88.3	15	20	25A (1")	0.28㎥(280L)	1,920 x 845 x 1,660	660
	8	0.92 ~ 2.3	32.5 ~ 81.2
	9	0.88 ~ 2.2	31.1 ~ 77.7
CKV 300-D	7	1.59 ~ 3.9	56.1 ~ 137.7	22	30	25A (1")	0.5㎥(500L)	2,030 x 860 x 1,943	890
	8	1.48 ~ 3.7	52.2 ~ 130.6
	9	1.36 ~ 3.4	48.0 ~ 120.0
